Hướng dẫn áp dụng biểu đồ Pareto

Hướng dẫn áp dụng biểu đồ Pareto

  Các bước để vẽ một biểu đồ Pareto theo phương pháp phổ thông:

 Bước 1. Xác định vấn đề cần nghiên cứu (ví dụ các hạng mục khuyết tật), dữ liệu cần thu thập, phương pháp và thời gian thu thập dữ liệu (ví dụ dạng khuyết tật, vị trí, quá trình, máy móc, con người và phương pháp).

 Bước 2. Sắp xếp bảng dữ liệu theo các hạng mục.

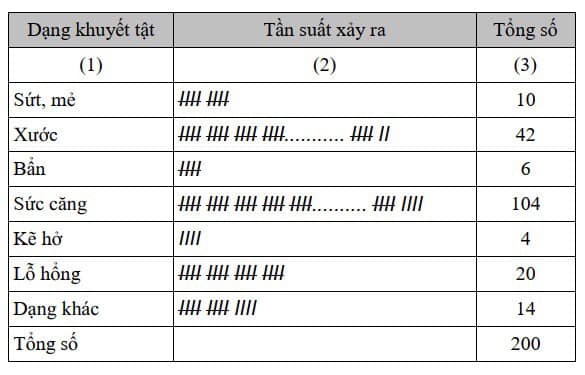

 Bước 3. Điền vào bảng tính dữ liệu và tính toán tổng số.

 Bước 4. Lập bảng dữ liệu cho biểu đồ Pareto theo các hạng mục, tổng số từng hạng mục, tổng số tích luỹ, phần trăm tổng thể và phần trăm tích luỹ.

 Bước 5. Sắp xếp các hạng mục khuyết tật theo số lượng giảm dần và điền vào bảng dữ liệu.

 Bước 6. Vẽ trục tung và trục hoành.

- Trục tung: Bên trái trục tung, đánh dấu vào trục, chia từ 0 đến tổng số các khuyết tật; Bên phải trục tung, đánh dấu vào trục, chia từ 0% đến 100%.

- Trục hoành: Chia trục hoành thành các khoảng theo số các loại khuyết tật đã được phân loại.

 Bước 7. Xây dựng biểu đồ cột.

 Bước 8. Vẽ đường cong tích luỹ. Đánh dấu các giá trị tích lũy (tổng tích lũy hay phần trăm tích lũy) ở phía trên bên phải khoảng cách của mỗi một hạng mục, nối các điểm bằng một đường cong.

 Bước 9. Viết các chi tiết cần thiết trên biểu đồ.

- Các chi tiết liên quan tới biểu đồ: Tiêu đề, các con số quan trọng, đơn vị, tên người vẽ biểu đồ.

- Các hạng mục liên quan tới dữ liệu: thời gian thu thập dữ liệu, chủ đề và địa điểm nghiên cứu, tổng số dữ liệu.

  Nguồn: Tổng hợp
